Что такое манифольд ГРП и почему он так важен для современных операций ГРП?

А коллектор гидроразрыва представляет собой систему распределения жидкости под высоким давлением, используемую при операциях гидроразрыва (разрыва пласта) для направления, контроля и распределения жидкости гидроразрыва под давлением от нескольких насосных станций к одному или нескольким устьям скважин одновременно. Короче говоря: без коллектор гидроразрыва Физически невозможно скоординировать подачу 10–40 насосов высокого давления в один ствол скважины при давлениях и дебитах, необходимых для современных операций заканчивания. Типичный коллектор гидроразрыва должен выдерживать рабочее давление 10 000–20 000 фунтов на квадратный дюйм и скорость потока, превышающую 100 баррелей в минуту (ударов в минуту), что делает его одним из наиболее механически требовательных устройств на любой буровой площадке. В этой статье объясняется, как коллектор гидроразрываs работы, основные типы конструкций, критерии выбора, передовой опыт эксплуатации и развивающиеся технологии, меняющие эту важнейшую категорию оборудования.

Что такое манифольд ГРП? Функции и основные компоненты

А коллектор гидроразрыва Функционирует как центральный жидкостный узел в распределении гидроразрыва пласта, объединяя поток от нескольких насосных агрегатов, обеспечивая изоляцию и возможность управления потоком, а также подавая жидкость под контролируемым давлением к устьевому оборудованию для обработки. Концептуально это похоже на транспортную развязку: несколько полос интенсивного движения (самосвалы) сливаются в контролируемый путь потока, ведущий к одному пункту назначения (стволу скважины).

Основная функция А. коллектор гидроразрыва состоит из трех частей: распределение жидкости, выравнивание давления и эксплуатационная гибкость. Без манифольда подключение 20 отдельных насосных станций напрямую к одному устью скважины потребовало бы неуправляемого переплетения железа высокого давления без возможности изолировать отдельные насосы для технического обслуживания, переключаться между скважинами без остановки работы или управлять скачками давления при запусках и остановках насосов.

Ключевые компоненты манифольда ГРП

• Корпус коллектора (основное отверстие): Центральная труба или кованый корпус, по которому протекает вся жидкость. Диаметр главного отверстия обычно составляет от 4 до 7 дюймов (номинальный), а толщина стенки рассчитана на то, чтобы выдерживать разрывное давление, превышающее рабочее давление в 1,5–2 раза. Большинство корпусов коллекторов изготовлены из хромомолибденовой стали 4130 или 4140, подвергнутой термообработке для достижения предела текучести выше 100 000 фунтов на квадратный дюйм.
• Входные соединения (сторона насоса): Отдельные соединения высокого давления для подключения нагнетательных линий насосной станции. Стандарт коллектор гидроразрыва имеет 8–24 впускных порта, каждый из которых оснащен пробковым или запорным клапаном для индивидуальной изоляции насоса. Типы соединений включают ударное соединение (рис. 1502 или 2002), фланцевые или фирменные системы быстрого соединения.
• Выходные соединения (сторона колодца): Выходы высокого давления, ведущие к очистному станку и устью скважины. При операциях на кустовых площадках с несколькими скважинами используются манифольды с 2–8 выходными отверстиями, что позволяет осуществлять одновременную или последовательную обработку нескольких скважин без установки такелажа между этапами.
• Запорные клапаны: Задвижки или пробковые клапаны на каждом впускном и выпускном отверстии позволяют индивидуально изолировать любой насос или соединение скважины, не перекрывая весь участок. Эти клапаны обычно имеют гидравлический или ручной привод и рассчитаны на полное рабочее давление коллектора.
• Клапан сброса давления (PRV): А safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
• Манометры и порты для приборов: Мониторинг давления в режиме реального времени в нескольких точках позволяет заблаговременно обнаруживать ограничения расхода, утечки клапанов или неисправности насоса. Современный коллектор гидроразрываs интегрировать электронные датчики давления, подключенные к системе сбора данных лечебного фургона.

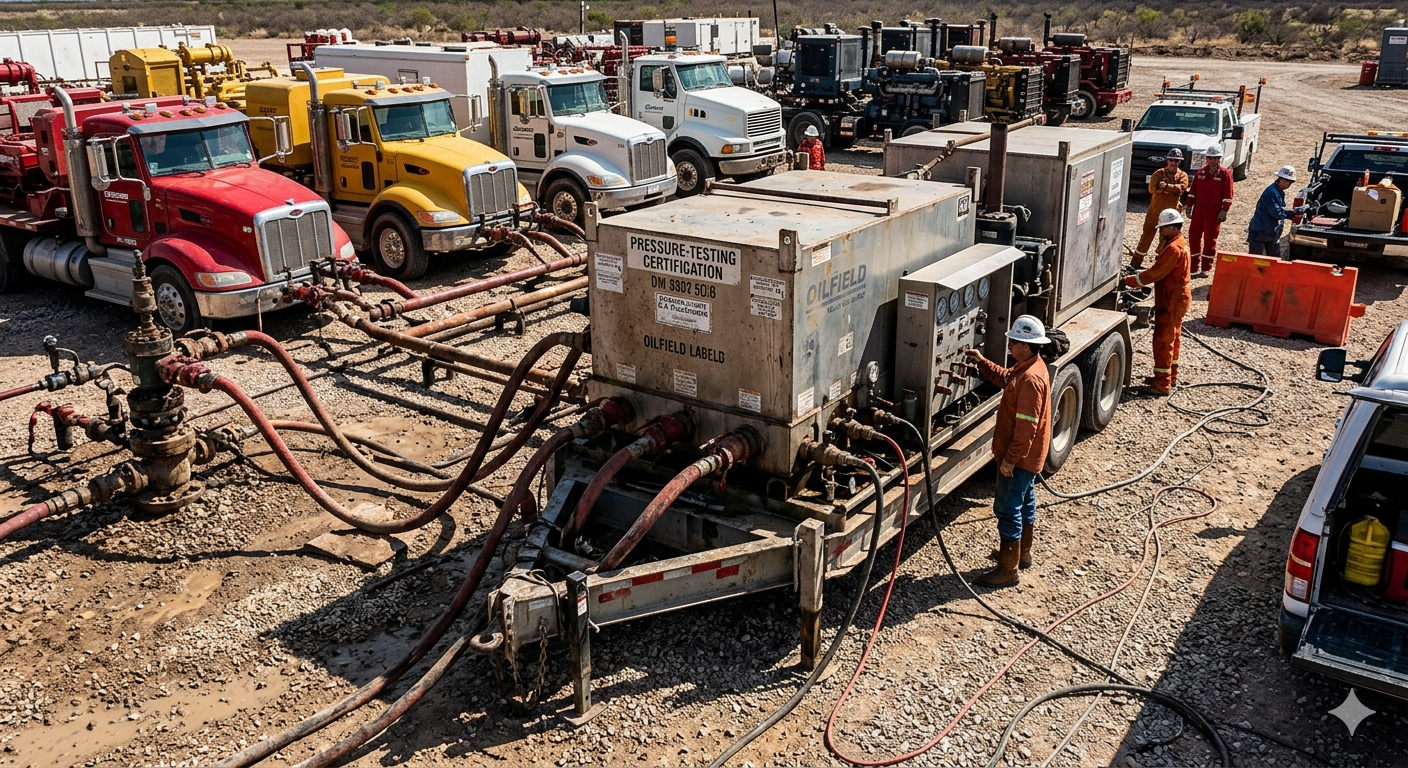

• Рама салазок/прицепа: Узел коллектора монтируется на стальной раме или прицепе, предназначенном для перевозки и быстрого развертывания. Установки, смонтированные на прицепе, могут быть установлены и подключены за 45–90 минут стандартной бригадой ГРП.

Типы манифольдов ГРП: традиционные, застежки-молнии и комбинированные

коллектор гидроразрыва Рынок превратился из простых коллекторов с одной скважиной в сложные многоскважинные системы, способные поддерживать одновременный гидроразрыв соседних скважин. В современных операциях доминируют три основные конфигурации:

Таблица 1: Сравнение трех основных конфигураций коллектора ГРП по ключевым эксплуатационным и коммерческим параметрам. Коллекторы с застежкой-молнией и комбинированные коллекторы обеспечивают значительно более высокий коэффициент использования насоса за счет большей сложности и капитальных вложений.

Zipper Frac Manifold: How It Doubles Pump Efficiency

коллектор для гидроразрыва на молнии является наиболее значительным эксплуатационным нововведением в конструкции манифольдов ГРП за последние два десятилетия. В конфигурации «застежка-молния» один насос чередуется между двумя соседними стволами скважины — пока одна скважина подвергается гидроразрыву, другая перфорируется и подготавливается к следующему этапу. Это исключает непроизводительное время (NPT) между этапами, которое составляет 30–40% от общего времени заканчивания при операциях с одной скважиной.

hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

А standard коллектор для гидроразрыва на молнии состоит из двух отдельных корпусов коллектора, соединенных перемычкой с запорными клапанами, что позволяет перенаправлять всю подачу насоса из скважины А в скважину Б путем открытия и закрытия двух клапанов — операция переключения, занимающая менее 60 секунд.

Номинальное давление в манифольде ГРП: выбор правильного класса

Номинальное давление является наиболее важной характеристикой с точки зрения безопасности при выборе коллектор гидроразрыва . Недостаточное номинальное давление является основной причиной катастрофических отказов манифольдов, которые могут оказаться фатальными и привести к нарушениям управления скважиной. В отрасли используется стандартизированная система классов давления, соответствующая API 6A и API 16C:

Таблица 2: Стандартные классы давления манифольда ГРП с соответствующими испытательными давлениями и типичными применениями в пластах. Все компоненты манифольда гидроразрыва, находящиеся под давлением, перед развертыванием должны быть подвергнуты гидростатическим испытаниям при 1,5-кратном рабочем давлении в соответствии с требованиями API 16C.

selection of a 15K versus 20K коллектор гидроразрыва Это не просто вопрос запаса прочности — это имеет прямые последствия для затрат. Сборка коллектора с номиналом 20K может стоить на 40–70% дороже, чем эквивалентная единица с номиналом 15K, из-за более тяжелых кованых корпусов, более толстых стенок, клапанов с более высокими техническими характеристиками и необходимости более строгих квалификационных испытаний материалов. Однако использование манифольда 10К или 15К в пласте, требующем давления обработки 18 000 фунтов на квадратный дюйм, создает неприемлемый риск нарушения сдерживания давления.

Материалы и металлургия: что позволяет манифольду ГРП выдерживать абразивную обработку под высоким давлением

Манифольд ГРП Компоненты сталкиваются с уникальной комбинацией механических напряжений: циклической нагрузкой под высоким давлением на каждой стадии, эрозией из-за высокоскоростной жидкости, насыщенной проппантом (концентрация песка 0,5–4 фунта на галлон при скорости 40–80 футов/с), химическим воздействием от кислотных предварительных промывок и понизителей трения, а также усталостью от повторяющихся циклов повышения давления на сотнях стадий в год.

Материалы корпуса и заголовка

main header body of a коллектор гидроразрыва обычно выкован из хромомолибденовой стали AISI 4130 или 4140, подвергнут термообработке до минимального предела текучести 75 000–100 000 фунтов на квадратный дюйм (класс L или класс P по API 6A). Кованая конструкция обязательна — чугунные или сварные конструкции не могут надежно выдерживать циклические усталостные нагрузки при эксплуатации ГРП. Ковка устраняет внутренние пустоты и дефекты направленных зерен, которые делают отливки склонными к усталостному растрескиванию.

Для применений в кислых средах (присутствие H₂S) материалы должны соответствовать требованиям NACE MR0175/ISO 15156, которые ограничивают максимальную твердость до 22 HRC для предотвращения сульфидного растрескивания под напряжением. Sour-сервис коллектор гидроразрываs используйте низколегированные углеродистые стали с контролируемым химическим составом, а не высокопрочные сплавы, допуская более низкие номинальные значения давления в обмен на кислостойкость.

Технологии защиты от эрозии

Эрозия проппанта является основным механизмом износа в коллектор гидроразрыва тела, особенно в тройниках, коленах и седлах клапанов, где скорость потока и турбулентность достигают максимума. Используются три основные стратегии смягчения последствий эрозии:

• Сменные износные втулки: Вставки из карбида или закаленной стали, облицовывающие внутреннее отверстие в зонах высокой эрозии. Они разработаны как расходные детали, которые можно заменить во время планового технического обслуживания без замены всего корпуса коллектора. Стандартная сменная втулка имеет срок службы 200–500 стадий ГРП в зависимости от концентрации и типа проппанта.
• Трим клапана из карбида вольфрама: В задвижках и пробковых клапанах при гидроразрыве пласта используются седла и детали отделки из карбида вольфрама с твердостью по Виккерсу 1500–2400 HV — что намного тверже, чем проппант из кварцевого песка размером 100 меш (около 800 HV), проходящий через них.
• Оптимизация геометрии пути потока: Современный коллектор гидроразрыва В конструкциях используется вычислительная гидродинамика (CFD) для оптимизации геометрии внутреннего отверстия, снижения турбулентности в соединениях на 20–40 % и увеличения среднего времени между техническими обслуживаниями, связанными с износом.

Операции на манифольде ГРП: монтаж буровой установки, предварительные испытания и этап реализации

Надлежащая эксплуатационная процедура для коллектор гидроразрыва так же важно, как и характеристики оборудования. Большинство отказов оборудования на месте вызваны процедурными ошибками (неадекватными испытаниями под давлением, неправильной последовательностью клапанов или сбоями в свинчивании соединений), а не дефектами оборудования.

Протокол испытаний под давлением перед началом работы

Каждый коллектор гидроразрыва перед каждой работой узел должен подвергаться опрессовке до максимального ожидаемого давления обработки или номинального рабочего давления коллектора, в зависимости от того, какое из них ниже. Стандартный протокол включает в себя:

• Испытание низким давлением (200–500 фунтов на квадратный дюйм): Подтверждает правильность соединения всех соединений и посадку клапанов. Прежде чем продолжить, требуется 10-минутная выдержка с нулевым спадом давления.
• Испытание высоким давлением (до максимального допустимого давления или максимального ожидаемого давления обработки): А 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
• Функциональная проверка клапана: Каждый запорный клапан циклически открывается и закрывается под давлением для проверки правильности работы. Клапан, который не удерживает перепад давления, выводится из эксплуатации и шунтируется или заменяется.
• Проверка заданного значения PRV: pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

Этап выполнения: управление клапанами во время гидроразрыва

На стадии разрушения коллектор гидроразрыва Оператор отвечает за управление положением впускного и выпускного клапана в режиме реального времени. Стандартная процедура работы требует:

• Никогда не закрывайте клапан на выходе (на стороне скважины) во время работы насосов: Закрытие выпускного отверстия скважины во время работы насосов создает состояние «мертвого напора» — скачки давления приводят к давлению закрытия насоса в течение нескольких секунд, потенциально превышая максимально допустимое давление в коллекторе. Все насосные агрегаты должны быть остановлены перед закрытием клапанов на стороне скважины.
• Последовательное включение насоса: Насосы подключаются по одному через отдельные впускные клапаны, что позволяет оператору контролировать реакцию давления и проверять целостность коллектора перед добавлением последующих насосов.
• Процедура переключения коллектора молнии: При переключении между скважинами в режиме «молния» клапан принимающей скважины открывается до закрытия клапана обрабатывающей скважины, что обеспечивает непрерывный поток и предотвращает удары под давлением, которые ускоряют износ клапана и фитингов.

Технология манифольда ГРП нового поколения: автоматизация и дистанционное управление

коллектор гидроразрыва переживает значительную технологическую трансформацию, вызванную стремлением отрасли к удаленным и автономным операциям на буровых площадках — тенденция, ускоренная затратами на рабочую силу, соображениями HSE и интеграцией распространения электрического разрыва пласта (e-frac).

Аutomated Valve Control Systems

Следующее поколение коллектор гидроразрываs интегрируйте клапаны с гидравлическим или электрическим приводом, управляемые из очистного фургона, что устраняет необходимость для персонала вручную управлять клапанами манифольда в зоне высокого давления возле устья скважины. Автоматизированные клапанные системы могут выполнить последовательность переключения застежки-молнии менее чем за 5 секунд по сравнению с 30–60 секундами при ручном управлении, что снижает неэффективное время работы и колебания давления при переходах между скважинами.

Аdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.

Интегрированные матрицы датчиков и профилактическое обслуживание

Современный коллектор гидроразрыва В конструкции встроены ультразвуковые датчики толщины стенок в зонах с высокой эрозией, которые передают данные об износе в лечебный фургон в режиме реального времени. Когда толщина стенки в контролируемом месте падает ниже заданного порога (обычно 80 % от исходной расчетной толщины), система помечает компонент для проверки или замены в следующем периоде планового технического обслуживания — до того, как произойдет сбой.

Аcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average коллектор гидроразрыва срок службы на 20–35 % и снизить внеплановые отказы оборудования более чем на 60 %.

Осмотр и обслуживание манифольда гидроразрыва: чего требуют отраслевые стандарты

Манифольд ГРП Требования к проверке и техническому обслуживанию регулируются API RP 7L, API 16C и программами обеспечения качества для конкретных операторов. Последствия отказа коллектора — выброс жидкости под высоким давлением, потенциальное возгорание и травмы персонала — делают соблюдение требований непреодолимым.

• Визуальный осмотр после работы: Аfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
• Ультразвуковой контроль толщины (УЗ): Минимальная толщина стенки измеряется во всех зонах высокой эрозии (тройники, колена, корпуса клапанов) с помощью калиброванных ультразвуковых датчиков. Измерения ниже расчетной минимальной толщины стенки (в соответствии с ASME B31.3 или API 6A) требуют немедленного вывода из эксплуатации.
• Магнитопорошковый контроль (MPI) или дефектоскопия (DPT): Выполняется на зонах сварных швов, резьбовых соединениях и участках наблюдаемой эрозии для обнаружения трещин, выходящих на поверхность. MPI предпочтителен для магнитных материалов; DPT используется для немагнитных сплавов.
• Полное ресертификационное гидростатическое испытание: Требуется ежегодно или после любого ремонта, при 1,5-кратном рабочем давлении и выдержке не менее 10 минут. Записи о повторной сертификации должны соответствовать серийному номеру конкретного манифольда и храниться в течение всего срока службы оборудования.
• Ремонт и замена клапана: Задвижки при эксплуатации манифольда гидроразрыва обычно требуют замены седла и уплотнения после 150–300 рабочих циклов (открытие/закрытие под давлением). Отложенное техническое обслуживание клапана является основной причиной утечек клапанов во время эксплуатации на активных коллектор гидроразрываs .

Часто задаваемые вопросы: Манифольды ГРП

Вывод: Манифольд ГРП является основой каждой современной операции по заканчиванию скважины.

А коллектор гидроразрыва Это гораздо больше, чем просто пассивный кусок трубы — это гидравлический командный центр гидроразрыва пласта, и его характеристики, техническое обслуживание и эксплуатация напрямую определяют эффективность работы, безопасность персонала и качество завершения работ. Выбор правильного типа манифольда (односкважинный, застегиваемый или комбинированный), класса давления (10К, 15К или 20К) и спецификации материала для вашего пласта и условий эксплуатации — это техническое решение, имеющее серьезные последствия с точки зрения затрат и безопасности.

data makes a compelling case for investing in high-quality коллектор гидроразрыва оборудование: манифольды с застежкой-молнией сокращают NPT завершения на 30–40 %, автоматизированные клапанные системы сокращают количество инцидентов, связанных с манифольдом, более чем на 60 %, а программы профилактического технического обслуживания продлевают срок службы оборудования на 20–35 %. Поскольку отрасль продолжает стремиться к увеличению количества насосов, более высокому давлению обработки и одновременной эксплуатации нескольких скважин, коллектор гидроразрыва станет только более центральным и более технически требовательным в наборе оборудования для заканчивания скважин.
